aliuminio lydinio liejimo formų sprendimai

aliuminio lydinio liejimo formų sprendimai dideliems kiekiams

Aukštos kokybės aliuminio lydinio liejimo formos tiesiogiai lemia liejinių matmenų tikslumą, paviršiaus kokybę ir gamybos stabilumą, jos tinka masinei automobilių dalių, elektroninių šilumokaičių, pramoninių korpusų, buitinių prietaisų ir įvairių tikslių aliuminio lydinio komponentų gamybai.

Aprašymas

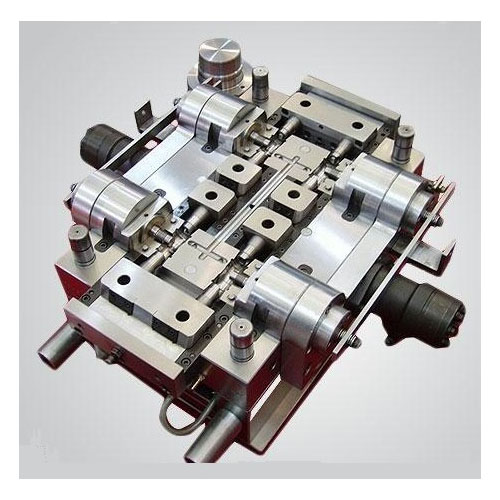

Aliuminio lydinio liejimo forma yra pagrindinis įrankis, naudojamas aliuminio lydinio liejimo gamybai, atsakingas už tokias funkcijas kaip liejimo formos užpildymas išlydytu metalu, aušinimas, formavimas ir išstūmimas.

Formos medžiagos ir paviršiaus apdorojimas:

  1. Formų plienai: Dažniausiai naudojamos medžiagos yra atsparūs karščiui ir nusidėvėjimui formų plienai, tokie kaip H13, S136 ir 420. Tinkama rūšis turėtų būti parenkama atsižvelgiant į aliuminio lydinio tipą ir gamybos apimtį, taip pat taikant tinkamą terminį apdorojimą.
  2. Paviršiaus apdorojimas: Nitridavimas, chromavimas, PVD ar kiti paviršiaus kietinimo procesai naudojami siekiant pagerinti atsparumą dilimui ir aliuminio nesukibimo savybes, prailginti formos tarnavimo laiką ir pagerinti paviršiaus apdailą.
  3. Terminis apdorojimas ir grūdinimas: tikslūs terminio apdorojimo procesai (grūdinimas, atkaitinimas ir senėjimas) gali padidinti formos kietumą ir atsparumą, sumažinant terminio įtrūkimo ir deformacijos riziką.

Formos struktūra ir konstrukcijos pagrindiniai aspektai:

  1. Erdvės ir šerdies tikslumas: naudokite tinkamas tolerancijas ir fiksavimo struktūras, kad užtikrintumėte formos uždarymo padėtį ir erdvės nuoseklumą, taip pasiekdami stabilų matmenų tikslumą.
  2. Aušinimo sistemos dizainas: tinkamai išdėstykite aušinimo kanalus (arba įterptus aušinimo vamzdžius), kad galėtumėte kontroliuoti formos temperatūrą, sutrumpinti kietėjimo ciklus ir sumažinti terminį įtempimą bei deformaciją.
  3. Įpylimo angos ir kanalai: optimizuokite įpylimo angų tipus ir padėtis, suprojektuokite tinkamus srauto paskirstytuvus ir pertekėjimo/ventiliacijos funkcijas, kad užtikrintumėte sklandų lydalo užpildymą ir išvengtumėte poringumo ir šaltų uždarymų.
  4. Išstūmimo ir slankiklio mechanizmai: suprojektuokite išstūmimo kaiščius, plokštes arba slankiklius pagal detalės geometriją, kad užtikrintumėte saugų ir patikimą išstūmimą bei iškrovimą, sumažindami liejimo pažeidimus.
  5. Ventiliacijos ir ventiliacijos grioveliai: suprojektuokite veiksmingus ventiliacijos kanalus skiriamosiose linijose ir kritinėse vietose, kad sumažintumėte įstrigusį orą ir degimo žymes.

Formų gamybos procesai:

  1. Tikslus apdirbimas: Naudokite tokius procesus kaip CNC frezavimas, vielinis EDM, lėtas vielinis pjovimas, grimzlės EDM ir šlifavimas, kad pasiektumėte aukštą tikslumą apdirbant ertmę ir šerdį.
  2. Surinkimas ir derinimo darbai: Po terminio apdorojimo tiksliai surinkite formos komponentus, atlikite tikrinimus ir bandomąjį liejimo parametrų reguliavimą, kad užtikrintumėte tikslų uždarymą, išstūmimą ir atskyrimo judesį.
  3. Bandomasis liejimas ir koregavimas: gaukite pirmuosius gaminius bandomuoju liejimu, analizuokite defektus ir reguliuokite įleidimo, aušinimo ir išstūmimo parametrus; prireikus atlikite ertmės koregavimą.

Tipinės aliuminio lydinio liejimo formų taikymo sritys:

  1. Automobilių pramonė: didelio stiprumo ir didelio tikslumo aliuminio lydinio dalys, pvz., variklio komponentai, transmisijos dalys ir kėbulo priedai.
  2. Elektronikos ir šilumokaičio komponentai: detalės, kurioms reikalingas geras šilumos laidumas ir paviršiaus kokybė, pvz., šilumokaičio korpusai, šilumokaičio grotelės ir konstrukciniai laikikliai.
  3. Pramoninė įranga ir korpusai: vidutinio ir didelio dydžio aliuminio detalės, pvz., variklių korpusai, pavarų dėžių korpusai ir prietaisų gaubtai.
  4. Vartojimo prekės: prietaisų skydeliai, dekoratyvinės detalės ir aliuminio lydinio detalės, kurioms reikalingas aukštos kokybės išvaizda.
