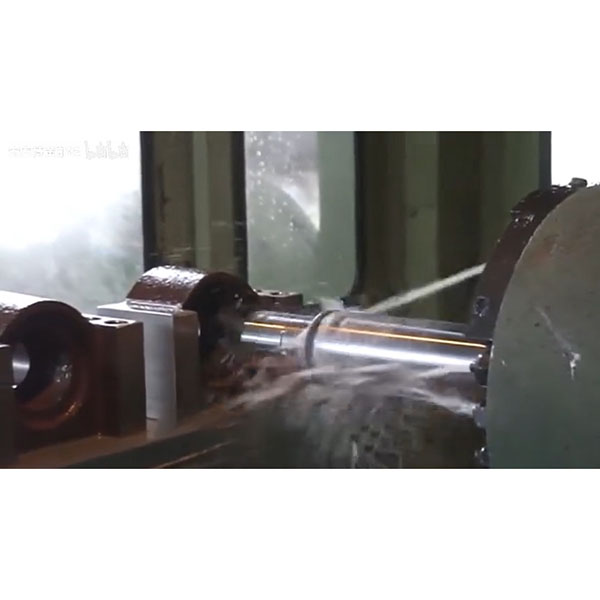

CNC gręžimo paslaugos didelio skersmens tikslumo skylių gręžimui

CNC gręžimas pirmiausia naudojamas skylės skersmens tikslumui pagerinti, koaksialumui ir padėties tikslumui padidinti, apvalumui ir paviršiaus kokybei pagerinti bei geometrinei korekcijai atlikti didelio skersmens arba gilių skylių sąlygomis. Palyginti su paprastu gręžimu arba išplėtimu, gręžimas siūlo didesnius privalumus didelėms skylėms, aukštiems geometrinio tikslumo reikalavimams ir didesniam gilumui.

Tinkami ruošiniai ir tipiniai CNC gręžimo scenarijai:

1. Didelės korpuso dalys: pvz., pavarų dėžės, staklių loviai, kompresorių korpusai, siurblių korpusai, vožtuvų korpusai.
2. Variklio ir galios komponentai: cilindrų blokai, guolių sėdynės skylės, alkūninio veleno guolių skylės.
3. Hidraulinės ir pneumatinės sistemos: hidrauliniai cilindrai, vožtuvų blokai, skirstytuvų skylių sistemos.
4. Formos ir įtvarai: formos pagrindo kreipiamųjų stulpų skylės, fiksuojamosios skylės, didelio tikslumo įdėklų skylės.
5. Tiksliai pritaikytos skylės: guolių sėdynės, įvorės su priveržimo/atstumo tarpais, fiksavimo kaiščių skylės.
6. Skylės, kurioms vėliau reikia honavimo arba įvorės presavimo: naudojamos kaip išankstinis geometrinis apdaila.

Įranga ir apdirbimo konfigūracijos:

1. Horizontalios gręžimo staklės (HBM): tinka dideliems ruošiniams ir daugiaplokščiams skylių kompoziciniams apdirbimui.
2. Apdorojimo centrai (vertikalūs/horizontalūs): su reguliuojamomis gręžimo galvutėmis, kad būtų galima atlikti tikslų gręžimą ir sudėtinį paviršiaus apdorojimą.
3. Specializuotos CNC gręžimo staklės: labai stabiliems giliems skyliams arba aukšto koaksialumo skylių sistemoms.
4. Tekinimo-frezavimo centrai: naudojami ekscentriniai gręžimo įrankiai arba varomieji bokšteliai, kad būtų galima atlikti skylės koregavimą ir aplinkinių elementų apdirbimą vienu nustatymu.

Įrankiai ir ruošinių tvirtinimo sistemos:

1. Grubaus gręžimo įrankiai: didelis konstrukcijos tvirtumas, naudojami dideliems nuokrypiams pašalinti.
2. Tikslaus gręžimo galvutės: mikrometro lygio radialiniai reguliavimo mechanizmai, skirti tiksliam matmenų nustatymui.
3. Reguliuojamos subalansuotos gręžimo galvutės: sumažina ekscentrinį vibravimą naudojant atsvaras arba automatinį reguliavimą.
4. Amortizuotos (antivibracinės) gręžimo strypai: skirti ilgų išsikišimų (giluminių skylių) apdirbimui, siekiant sumažinti vibraciją ir matmenų nuokrypį.
5. Kombinuoti gręžimo įrankiai: integruotas apdirbimas daugiapakopėms skylėms, pakopinėms skylėms ir nuožuloms.
6. Įdėklų medžiagos: dengtas karbidas (TiAlN, AlTiN, CVD dangos), CBN (kietam plienui), PCD (Al-Si lydiniams).
7. Detalių tvirtinimas: tikslūs griebtuvai, hidrauliniai/terminiai susitraukiantys laikikliai, modulinės laikiklių sistemos, užtikrinančios mažą nuokrypį ir stabilumą.

CNC gręžimo proceso eiga:

1. Brėžinio peržiūra: patvirtinkite skylės toleranciją, geometrinius reikalavimus (bendrumą, padėtį, apvalumą, statumą), tolesnius procesus (išplėtimą/įvorę/šlifavimą).
2. Atramų nustatymas: suplanuokite fiksavimo atramas ir apdirbimo seką; pirmiausia apdirbkite atramas (paviršius, gręžiniai), kurios turi įtakos tolesniam padėties nustatymui.
3. Prieš apdirbimą: gręžimas arba paliekant pagrįstą priedą ant liejinių/kalinių ruošinių, paprastai bendras priedas yra nuo 0,3 iki 1,5 mm, priklausomai nuo skylės skersmens.
4. Grubioji ištekinimo operacija: pašalinkite priedą sluoksniais, kontroliuokite pjovimo gylį ir padavimą, kad išvengtumėte šilumos koncentracijos ir sienelių plyšimo.
5. Pusiau baigtinis gręžimas (pasirinktinai): gręžimo skylę priartinti prie galutinio dydžio ir stabilizuoti geometriją, kad būtų sumažintos tikslaus gręžimo paklaidos.
6. Tikslus gręžimas: mažas pjovimo gylis ir pastovus poslinkis; naudokite įrankio mikrokoregavimą ir programos kompensavimą, kad pasiektumėte galutinį dydį.
7. Matavimas proceso metu: naudokite jutiklinius zondus arba išorinius matavimo prietaisus (vidinius mikrometrus, oro matuoklius), kad patikrintumėte dydį ir padėtį; prireikus taikykite įrankio kompensavimą.
8. Antrinės operacijos (pasirinktinai): išplėtimas, šlifavimas, poliravimas, įvorės presavimas arba sriegimas.
9. Valymas ir nušlifavimas: pašalinkite drožles ir atplaišas iš gręžinio vidaus, kad užtikrintumėte tinkamą kokybę.
10. Galutinė patikra ir įrašai: įrašykite matmenis, geometrinį tikslumą ir paviršiaus būklę į kokybės atsekamumo sistemą.

Pagrindiniai CNC gręžimo proceso parametrai:

1. Veleno greitis: priklauso nuo skylės skersmens ir įrankio medžiagos; grubiam gręžimui paprastai naudojamas mažas arba vidutinis greitis, o smulkiam gręžimui – atitinkamai didesnis greitis, kad būtų pasiektas geresnis apdaila (pvz., nuo šimtų iki tūkstančių apsisukimų per minutę, priklausomai nuo skersmens).
2. Pateikimo greitis: didesnis grubiam gręžimui (pvz., 0,1–0,3 mm/apsisukimas), mažesnis smulkiam gręžimui (pvz., 0,02–0,12 mm/apsisukimas).
3. Pjovimo gylis per vieną praėjimą: grubus gręžimas 0,5 mm iki 2,0 mm; tikslus gręžimas paprastai 0,05 mm iki 0,25 mm per vieną praėjimą.
4. Aušinimas: aukšto slėgio arba nukreiptas aušinimas drožlių pašalinimui ir temperatūros kontrolei; užtikrinkite sklandų drožlių pašalinimą iš aliuminio ir lipnių medžiagų.
5. Įrankio nuokrypio kontrolė: prieš tikslią gręžimą patikrinkite radialinį nuokrypį (įprastas reikalavimas ≤0,01 mm, griežtesnis pagal toleranciją).
6. Antivibracinė strategija: sumažinkite padavimą ir gylį ilgų išsikišimų atveju; naudokite slopintus gręžimo strypus ir tinkamus išsikišimo santykius (paprastai išsikišimas ≤6D yra lengviau kontroliuojamas).

Kokybės kontrolė ir tikrinimas:

1. Matmenų tikrinimas: vidiniai mikrometrai, oro matuokliai ir CMM kritinių skylių atrankai ir galutiniam tikrinimui.
2. Geometrinė patikra: koaksialumas, apvalumas, statumas naudojant apvalumo matuoklius, CMM arba sukimosi matavimo sistemas.
3. Paviršiaus kokybė: matuoti Ra/Rz šiurkštumo matuokliu; patikrinti, ar nėra degimo žymių, įrankių žymių ir vibracijos žymių ant gręžimo sienelių.
4. SPC ir duomenų registravimas: matmenų tendencijų ir įrankių nusidėvėjimo kreivių sekimas masinėje gamyboje, siekiant numatyti kompensavimą.
5. Atsekamumo dokumentai: archyvuokite medžiagas ir terminio apdorojimo partijas, apdirbimo parametrus ir matavimo ataskaitas.

CNC gręžimo palyginimas su kitais skylių darymo procesais:

1. Gręžimas: didelis efektyvumas skylėms daryti, bet ribotas padėties koregavimas ir geometrinis tikslumas; dažnai naudojamas prieš gręžimą.
2. Išplėtimas: pagerina dydį ir paviršių, bet turi silpną padėties koregavimo gebą; dažniausiai naudojamas apdailai po gręžimo.
3. Gręžimas: orientuotas į geometrinę korekciją ir didelio tikslumo matavimus; tinka dideliems gręžiniams ir dideliems geometrinio tikslumo reikalavimams.
4. Šlifavimas: pasiekiamas labai mažas šiurkštumas ir nedidelis geometrinis koregavimas, dažnai atliekamas po gręžimo.
5. Poliravimas (skylių paviršiaus stiprinimas): pagerina paviršiaus kietumą ir apdailą; reikalauja iš anksto stabilios skylių geometrijos.

CNC gręžimo taikymo pramonės pavyzdžiai:

1. Statybinė technika ir sunkiosios mašinos: dideli pagrindai, korpuso išlyginimo gręžiniai ir guolių sėdynės gręžiniai.
2. Energija ir chemija: siurblių korpusai, kompresorių korpusai, vožtuvų korpuso skylės sistemos.
3. Automobilių ir variklių gamyba: pagrindiniai guolių gręžimai cilindrų blokuose, kumštelinių velenų guolių sėdynės.
4. Aviacija ir kosmonautika: didelio tikslumo konstrukcinių dalių ir mechanizmų skylių geometrinis koregavimas.
5. Formos ir tikslieji įrankiai: kreipiamųjų kolonų skylės, fiksavimo skylės ir išankstinės skylės aušinimo kanalams.
6. Hidraulinės sistemos: vožtuvų blokai, alyvos kanalų skylės, išankstinės tiksliosios skylės daugiaplokščiams susikertantiems skyliams.
