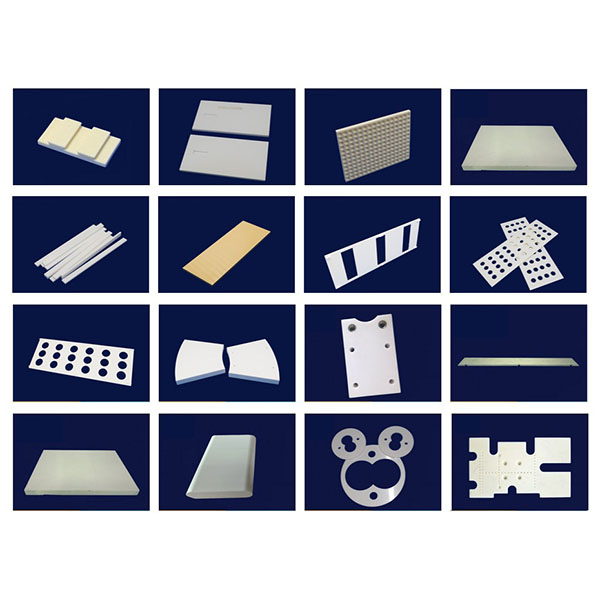

Keraminių plokščių CNC apdirbimas tiksliosioms dalims

Naudodami specializuotas mašinas, deimantinius įrankius ir griežtus procesų srautus, galime patenkinti griežtus reikalavimus, keliamus keraminių plokščių matmenų tikslumui ir paviršiaus kokybei elektronikos, puslaidininkių, pramoninių mašinų, optinių substratų ir aukštos temperatūros šilumos valdymo srityse.

Keraminių plokščių, įrangos ir įrankių apdirbimas CNC staklėmis:

1. 1. Staklės ir tvirtumas: naudojamos didelio tvirtumo CNC frezavimo/šlifavimo staklės ir tikslieji velenai, siekiant užtikrinti vibracijos slopinimą ir geometrinį stabilumą apdirbimo metu.
2. 2. Įrankiai ir eksploatacinės medžiagos: deimantiniai įrankiai, deimantiniai šlifavimo diskai ir specialūs tvirtinimo įtaisai naudojami siekiant prisitaikyti prie didelio keraminių medžiagų kietumo, pagerinti medžiagos pašalinimo efektyvumą ir sumažinti skaldymą bei įtrūkimus.

Keraminių plokščių CNC apdirbimas, pagrindiniai apdirbimo metodai:

1. 1. Precizinis frezavimas ir paviršiaus šlifavimas: naudojamas plokščių plokščių lygumo ir storio nuoseklumui pasiekti.
2. 2. Ultragarsinis vibracijos pagalba apdirbimas (USM) ir deimantinis šlifavimas: pagerina pjovimo efektyvumą ir sumažina įtrūkimų susidarymo riziką.
3. 3. Vielinis EDM ir mikromechaninis apdirbimas: aukšto tikslumo formavimas sudėtingoms angoms, skylėms ar lokacijos struktūroms.
4. 4. Poliravimas ir cheminis mechaninis poliravimas (CMP): naudojamas siekiant veidrodinio lygio arba itin mažo šiurkštumo paviršių, kad būtų patenkinti optinių arba puslaidininkių taikymo reikalavimai.

Aušinimas, drožlių šalinimas ir tvirtinimas:

1. 1. Aušinimo strategijos: kontroliuojamas aušinimas ir tepimo priemonės, siekiant sumažinti šilumos kaupimąsi, užkirsti kelią terminiams įtrūkimams ir terminiam įtempimui.
2. 2. Skiedros pašalinimo konstrukcija: specialios skiedros pašalinimo sistemos ir optimizuoti įrankio keliai, siekiant išvengti dalelių įstrigimo ir paviršiaus pažeidimų.
3. 3. Tvirtinimo sprendimai: specialūs tvirti tvirtinimo įtaisai ir lankstūs atramos elementai, siekiant sumažinti deformaciją ir užtikrinti pakartotinį pozicionavimo tikslumą.

Apdorojamos medžiagos ir taikymo scenarijai:

1. 1. Tipinės medžiagos: tankus aliuminis (Al2O3), silicio nitridas (Si3N4), silicio karbidas (SiC), aliuminio nitridas (AlN) ir kitos tankios keramikos bei keramikos kompozitai.
2. 2. Tipiniai taikymo atvejai: puslaidininkių substratai ir atramos, optiniai ir jutiklių substratai, aukštos temperatūros šilumos valdymo plokštės, atsparios dilimui įdėklai, tikslieji mechaniniai mazgai ir elektros izoliacijos konstrukciniai komponentai.

Projektavimo rekomendacijos ir gamybos aspektai:

1. 1. Plokštės storis ir atrama: vengti pernelyg plonų plokščių konstrukcijų arba užtikrinti tinkamą atramą apdirbimo metu, kad būtų sumažintas deformacijos ir lūžio pavojus.
2. 2. Apvalinimai ir nuožulnės: Taikykite tinkamus apvalinimus skyliams ir angoms, kad sumažintumėte įtempių koncentraciją ir pagerintumėte gamybos našumą.
3. 3. Detalių segmentavimas ir surinkimas: labai gilių/plonų arba sudėtingų vidinių ertmių struktūrų atveju rekomenduojama apdirbti kelias dalis ir vėliau jas surinkti, kad būtų padidintas našumas ir sumažintos sąnaudos.
