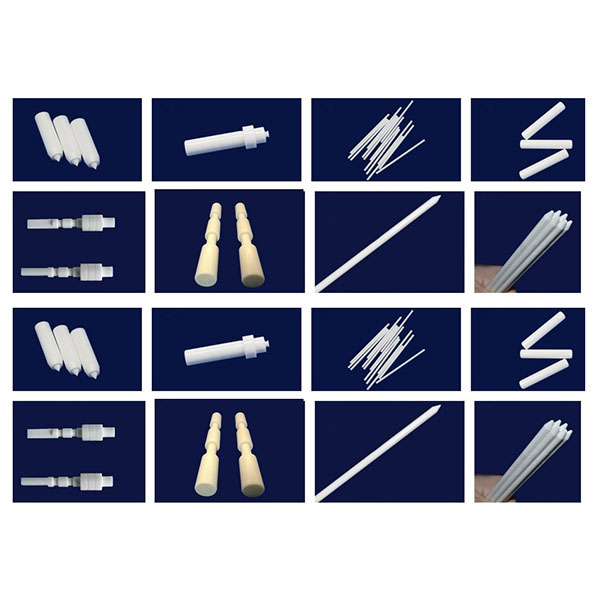

Keraminių strypų, skirtų prietaisų dalims, apdirbimas CNC staklėmis

Naudodami specializuotus įrenginius, deimantinius įrankius ir ištobulintus procesų srautus, galime patenkinti griežtus reikalavimus, keliamus keraminių strypų koncentriškumui, apvalumui, skersmens tolerancijoms ir paviršiaus apdailai tokiose srityse kaip elektronika, puslaidininkiai, tikslieji prietaisai, medicinos prietaisai, aviacija ir kosmonautika bei aukštos temperatūros pramonė.

Įranga ir įrankiai:

1. Mašinos: Įrengtos didelio standumo CNC tekinimo staklės, išorinės cilindrinės šlifavimo staklės, becentrinės šlifavimo staklės ir tiksliosios šlifavimo/poliravimo įranga, skirta įvairių skersmenų ir ilgių keraminių strypų apdirbimui.
2. Įrankiai ir eksploatacinės medžiagos: Naudojant deimantinius tekinimo įrankius, deimantinius šlifavimo diskus ir specialias nusidėvėjimo dalis, įrankių geometrija ir šlifavimo parametrai yra optimizuoti atsižvelgiant į didelį keramikos kietumą, siekiant sumažinti skaldymo ir įtrūkimo riziką.
3. Pagalbinė įranga: Aukšto tikslumo velenai, dinaminės balansavimo sistemos ir vibracijos slopinimo konstrukcijos užtikrina apdirbimo proceso stabilumą.

Pagrindiniai keraminių strypų apdirbimo CNC būdai:

1. Tikslus tekinimas ir išorinis cilindrinis šlifavimas: naudojamas pradiniam apdirbimui ir artimo dydžio kontrolei, kartu su tvirtu fiksavimu, siekiant ašinio padėties nustatymo ir galinio paviršiaus apdirbimo.
2. Centrinis šlifavimas ir centruotas šlifavimas: tinka didelio efektyvumo išorinio skersmens apdirbimui ir matmenų nuoseklumo kontrolei, ypač mažo skersmens/ilgų strypų partijų apdirbimui.
3. Perdirbimas ultragarsu (USM) ir šlifavimas deimantais: sumažina pjovimo jėgas, riboja įtrūkimų plitimą ir pagerina paviršiaus vientisumą.
4. Tikslus poliravimas ir ultraprecizinis apdirbimas: mechaninis poliravimas arba cheminis mechaninis poliravimas (CMP) naudojami siekiant veidrodinio blizgumo arba itin mažo šiurkštumo paviršių.
5. Mikroporų ir vidinių skylių apdirbimas: aukšto tikslumo vidinės skylės gaunamos mikrogręžimu, ištekinimu/šlifavimu arba specialiais dengimo procesais.

Aušinimas, drožlių šalinimas ir tvirtinimas keraminių strypų CNC apdirbimui:

1. Aušinimo strategijos: naudokite kontroliuojamas aušinimo ir tepimo priemones (įskaitant reikiamas aušinimo skysčių sudėtis), kad sumažintumėte vietinį šilumos susikaupimą ir išvengtumėte įtrūkimų, kuriuos sukelia terminis įtempimas.
2. Skiedros pašalinimas ir valymas: Optimizuokite įrankių trajektorijas ir skiedros pašalinimo maršrutus, derindami su efektyviais valymo procesais, kad išvengtumėte abrazyvinių dalelių įstrigimo ir paviršiaus užteršimo.
3. Tvirtinimo sprendimai: individualūs tvirti arba lankstūs tvirtinimo įtaisai, koncentriniai atramos ir galiniai atramos, užtikrinantys koncentriškumą ir sumažinantys strypo deformaciją.

Apdorojamos medžiagos ir tipiniai taikymo atvejai:

1. Tipinės medžiagos: tankus aliuminis (Al2O3), silicio nitridas (Si3N4), silicio karbidas (SiC), aliuminio nitridas (AlN) ir kitos tankios keramikos bei keramikos kompozitai.
2. Tipinės taikymo sritys: preciziniai velenai, izoliacinės strypai, jutiklių atramos, termoparų apvalkalai, atsparūs dilimui kaiščiai, vožtuvų šerdys, puslaidininkių mechaninės atramos ir medicinos prietaisų komponentai.

Projektavimo rekomendacijos ir gamybos aspektai:

1. Ilgio ir skersmens santykio kontrolė: ilgi ploni strypai yra linkę išlinkti ir vibruoti; siekiant pagerinti našumą, projektavimo etape rekomenduojama apsvarstyti tinkamus skersmens intervalus arba segmentuotą apdirbimą.
2. Atramų ir fiksavimo gairės: apdirbant ilgas strypas, naudokite tarpinės atramos arba centrinės atramos, kad išvengtumėte ekscentriciteto ir formos klaidų, kurias sukelia viengubo galo fiksavimas.
3. Apvalinimai ir galinių paviršių apdorojimas: Taikykite nuožulą arba tinkamus apvalinimus galinių paviršių sąlyčio srityse ir skylių kraštuose, kad sumažintumėte įtempių koncentraciją ir palengvintumėte surinkimą bei dengimą.

Kokybės kontrolė ir tikrinimas:

1. Tikrinimo įranga: Įrengta koordinatinių matavimo mašinų (CMM), apvalumo tikrintuvų, paviršiaus šiurkštumo tikrintuvų, mikroskopų ir, prireikus, neardomųjų bandymų įrangos matmenų, formos ir paviršiaus tikrinimui.
2. Atsekamumas ir dokumentacija: Pateikite pirmojo gaminio tikrinimo ataskaitas (FAI), medžiagų sertifikatus ir partijos įrašus, kad būtų užtikrinta integracija su klientų kokybės valdymo sistemomis.
