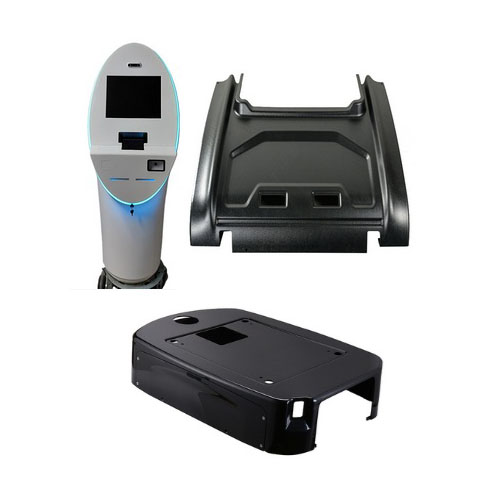

Individualūs vakuumu formuoti mašinų gaubtai sunkiems komponentams

Pritaikius vakuuminiu būdu formuotas formas ir formavimo parametrus, galima pagaminti labai tikslius korpusus, kurie atitinka įrangos kontūrus ir atitinka stiprumo, šilumos išsklaidymo, surinkimo ir išvaizdos reikalavimus. Jie tinka pramoninei įrangai, prietaisams, automatizavimo įrangai ir gamybos linijos spintelėms.

Tinkamos medžiagos ir specifikacijos

1. Dažniausiai naudojamos medžiagos: inžineriniai plastikai arba didelio stiprumo termoplastiniai lakštai, tokie kaip ABS, HIPS, PET, PVC, PC, PP ir kt.; medžiagos parenkamos pagal atsparumą smūgiams, atsparumą ugniai, atsparumą temperatūrai arba elektros izoliacijos reikalavimus.
2. Lakšto storis: įprastas storis svyruoja nuo 0,8 mm iki 6 mm arba yra storesnis ir gali būti pritaikytas pagal stiprumo, standumo ir formavimo reikalavimus.
3. Paviršiaus apdorojimas: palaiko blizgų, matinį, tekstūruotą apdailą, dažymą, šilkografiją ir plėvelės laminavimą, kad atitiktų apsaugos ir prekės ženklo identifikavimo poreikius.
4. Funkcinės formulės: pasirinktinės medžiagų savybės, pvz., atsparumas ugniai, antistatinės savybės ir atsparumas UV spinduliams, kad būtų patenkinti saugos ir darbo aplinkos reikalavimai.

Pagrindiniai vakuuminiu būdu formuojamų mašinų gaubtų formavimo proceso etapai

1. Kaitinimas ir minkštinimas: nustatykite vienodus kaitinimo profilius pagal medžiagos tipą ir storį, kad užtikrintumėte tolygų plastifikavimą ir tikslų detalių atkūrimą.
2. Vakuuminis formavimas ir slėginis formavimas: naudokite vakuuminį siurbimą arba kombinuotą vakuuminio slėgio procesą, kad pagerintumėte formavimo tikslumą ir išvengtumėte plėvelės plonėjimo ar raukšlėjimosi.
3. Formos dizainas: aliuminio arba plieno formos turėtų būti suprojektuotos su aušinimo kanalais, fiksavimo kaiščiais ir ventiliacijos angomis pagal korpuso struktūros sudėtingumą, kad būtų užtikrintas formavimo nuoseklumas ir detalių atkūrimas.
4. Apdaila ir antrinis apdorojimas: po formavimo atlikite CNC apdailą, štampavimą, sriegimą, karštą lenkimą arba karštą sulankstymą, kad atitiktų surinkimo sąsajas ir jungčių reikalavimus.
5. Surinkimo tinkamumas: palikite varžtų skyles, fiksavimo elementus, kreipiamąsias ir laidų kanalus, kad būtų lengviau integruoti su metaliniais pagrindais, elektroniniais komponentais ar kitomis dalimis.

Struktūros ir dizaino rekomendacijos

1. Sienelių storis ir briaunos: protingai paskirstykite sienelių storį ir pridėkite sustiprinančias briaunas arba sutvirtinimus, kad pagerintumėte tvirtumą ir atsparumą vibracijai, išvengdami įtempių koncentracijos ir deformacijos.
2. Šilumos išsklaidymas ir ventiliacija: suprojektuokite ventiliacijos angas, šilumos išsklaidymo groteles arba radiatorių montavimo vietas įrangai su šilumą generuojančiais komponentais, kad būtų užtikrintas stabilus veikimas.
3. Angos ir sąsajos išdėstymas: optimizuokite duris, tikrinimo langelius, sąsajos išpjovas ir sandarinimo vietas pagal ergonomikos ir laidų reikalavimus, suderindami apsaugą ir priežiūrą.
4. Modulinė konstrukcija: padalinkite korpusą į segmentus arba modulius, kad būtų lengviau atlikti techninę priežiūrą, keitimą ir standartizuotą gamybą.
5. Paviršius ir identifikavimas: apsvarstykite vardinių plokštelių, ženklelių, mygtukų ir langelių išdėstymą ir tvirtinimą, kad būtų lengviau atpažinti prekės ženklą ir naudotis instrukcijomis.

Privalumai ir savybės

1. Pigūs įrankiai ir greitas prototipų kūrimas: palyginti su liejimo formomis, vakuuminiu būdu formuojamos formos reikalauja mažesnių investicijų ir trumpesnių pavyzdžių bei mažų partijų gamybos terminų, todėl tinka greitam patvirtinimui ir iteracijai.
2. Didelis pritaikymas: lengva pritaikyti pagal įrangos formą, spalvą ir funkcinius reikalavimus.
3. Lengvas svoris ir apdirbamumas: medžiagos yra lengvos ir lengvai apdirbamos (pjaustymas, gręžimas, klijavimas), todėl lengva surinkti ir prižiūrėti vietoje.
4. Geras paviršiaus apdaila: galima pasiekti lygų arba tekstūruotą paviršių, atitinkantį tiek patvarumo, tiek estetikos reikalavimus.
5. Suderinamumas su kitomis medžiagomis: galima integruoti su metaliniais rėmais, sandarikliais ir šilumos išsklaidymo komponentais, kad būtų patenkinti sudėtingi funkciniai poreikiai.

Tipiniai vakuuminiu būdu formuotų mašinų gaubtų taikymo scenarijai

1. Pramoninės automatikos įranga: valdymo blokų gaubtai, skydų dangčiai, jutiklių korpusai ir kt.
2. Matavimo ir bandymo įranga: nešiojamų prietaisų korpusai, bandymo įrangos skydai ir tikrinimo langai.
3. Medicinos prietaisai: nekontaktiniai gaubtai, įrangos skydai ir apsauginiai dangčiai (medicinos standartus atitinkančios medžiagos).
4. Maisto ir pakavimo mašinos: mašinų korpusų dangčiai, kreipiamųjų bėgių dangčiai ir apsaugos.
5. Vartotojams ir komercinė įranga: kioskai, ekspozicinė įranga ir savitarnos mašinų korpusai.
