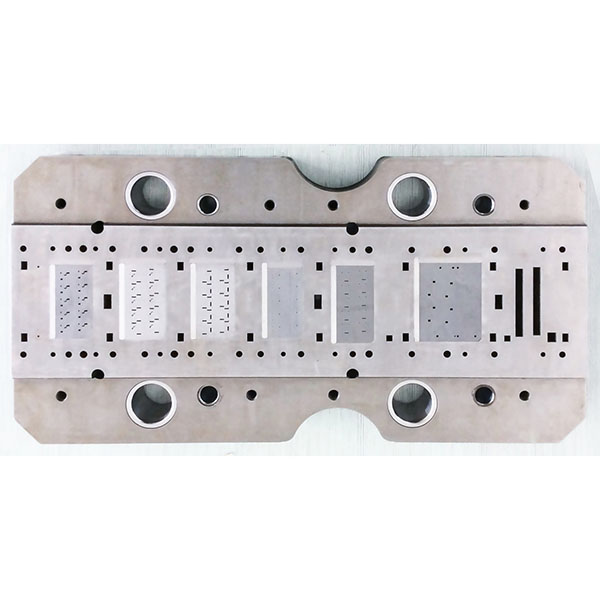

IC pakavimo štampavimo štampai, skirti tiksliai elektronikai

IC pakavimo štampavimo štampai gali būti integruoti su automatiniu padavimo ir tolesniais procesais ir tinka tokiems gamybos būdams kaip progresyvūs, perkėlimo arba sudėtiniai štampai.

Pagrindinės IC pakavimo štampavimo štampų savybės ir taikymo sritis

1. Aukšto tikslumo formavimas: tikslus vedimas, tarpo kontrolė ir atšokimo kompensavimas užtikrina pakartojamumą ir stabilias tolerancijas kritiniams matmenims išpjaustymo, perforavimo ir lenkimo procesuose.
2. Atsparumas nusidėvėjimui ir ilgas tarnavimo laikas: pagrindinėse sudedamosiose dalyse naudojamas didelio atsparumo nusidėvėjimui štampavimo plienas, apdorotas terminiu būdu ir sustiprintas paviršius (pvz., azotavimas arba PVD dangos), siekiant sumažinti nusidėvėjimą ir lipimą.
3. Didelio greičio stabilus našumas: štampo konstrukcija yra optimizuota suderinant su padavimo sistemomis ir presais, kad būtų galima pritaikyti didelio ciklo gamybai ir sumažinti prastovas ar defektų skaičių.
4. Taikomos dalys: dažniausiai naudojamos blanking ir formavimui, terminalams/kaiščiams, šiluminiams radiatoriams ir kitoms metalinėms atramoms pakavimui.
5. Šablonų tipai: Pasirinkimo galimybės apima progresyvius šablonus, perkėlimo šablonus arba sudėtinius šablonus, parenkamus pagal detalių sudėtingumą ir gamybos apimties reikalavimus.

IC pakavimo štampavimo štampų medžiagos, konstrukcija ir aptarnavimo punktai

1. Medžiagos ir terminis apdorojimas: Dažniausiai naudojami štampų plienai yra SKD11 ir H13; grūdinimo ir atkaitinimo procesai taikomi pagal detalių charakteristikas, siekiant užtikrinti stiprumą ir atsparumą.
2. Paviršiaus sustiprinimas ir suderinamumas su tepalais: taikykite nitridavimą, karbonitridavimą arba PVD dangas ertmėms, štampams ir kreipiamiesiems komponentams ir užtikrinkite, kad dangos būtų suderinamos su gamybos tepalais, kad būtų išvengta delaminacijos.
3. Proceso kontrolės pagrindiniai aspektai: tiksliai kontroliuojamas išpjaustymo tarpas ir kraštų nuožulnėjimas, projektuojamas atšokimo kompensavimas ir pakankamas standumas, optimizuojamos drožlių pašalinimo ir išmetimo struktūros, įgyvendinamos temperatūros kontrolės arba aušinimo priemonės, siekiant išlaikyti matmenų stabilumą.
4. Kokybė ir aptarnavimas: Atlikite štampo konstrukcijos peržiūrą, bandomųjų pavyzdžių išbandymą ir gamybos patvirtinimą; prieš pristatymą atlikite griežtą matmenų patikrinimą ir pasiūlykite pagalbą montuojant vietoje bei tolesnes priežiūros rekomendacijas, kad klientai galėtų greitai pasiekti stabilią masinę gamybą.
