injekcinės formos

žemo įtampos elektros plastikinių dalių liejimo formos

Liejimo formos, optimizuojant ertmės konstrukciją, įleidimo sistemas ir aušinimo išdėstymą, užtikrina, kad liejamos dalys atitiktų griežtus elektros izoliacijos, atsparumo karščiui ir senėjimo reikalavimus, ir yra tinkamos masinei plastikinių dalių, skirtų grandinės pertraukikliams, gnybtų blokams, korpusams, mygtukams ir kitiems žemos įtampos paskirstymo įrenginiams, gamybai.

Aprašymas

Žemos įtampos elektros plastikinių dalių liejimo formos yra specialiai suprojektuotos žemos įtampos elektros komponentų izoliacijai, saugumui ir surinkimo tikslumui užtikrinti.

Formos struktūra ir įrangos reikalavimai:

  1. Ertmės ir atskyrimo paviršiai: Optimizuokite atskyrimo linijų vietas pagal produkto surinkimo padėtį ir išorinę geometriją, kad būtų užtikrintas lengvas išėmimas iš formos, nepažeidžiant svarbių jungiamųjų paviršių.
  2. Įpylimo angos ir kanalai: pasirinkite tinkamus įpylimo angų tipus ir vietas, kad sumažintumėte trūkumus, degimą ir išsiliejimus; suprojektuokite karštojo arba šaltojo kanalo sistemas, atsižvelgdami į gamybos apimtį ir sąnaudų kompromisus.
  3. Aušinimas ir temperatūros kontrolė: vienodos aušinimo grandinės sumažina vidinius įtempius, sutrumpina ciklo trukmę ir išlaiko matmenų stabilumą.
  4. Liejimo mašinų pasirinkimas: Pasirinkite liejimo mašinas su tinkamu tonažu ir tikslumu pagal medžiagas ir produkto dydį, turinčias stabilias temperatūros kontrolės ir matavimo sistemas.

Gamybos procesas ir pagrindiniai parametrai:

  1. Įpurškimo parametrai: optimizuokite įpurškimo greitį, laikymo slėgį ir atbulinį slėgį, kad išvengtumėte deformacijų ir vidinių įtempių.
  2. Formos temperatūra ir lydalo temperatūra: nustatykite tinkamą formos ir lydalo temperatūrą pagal medžiagos savybes, kad užtikrintumėte liejimo stabilumą ir paviršiaus kokybę.
  3. Degazavimas ir ventiliacija: įrengti ventiliacijos griovelius arba naudoti vakuuminę pagalbą vietose, kuriose gali susidaryti oro burbulai, siekiant sumažinti poringumą ir degimo defektus.
  4. Pogamybinis apdorojimas: nušlifavimas, atkaitinimas (jei reikia), surinkimo tvirtinimo skylių patikrinimas ir funkcinis bandymas.

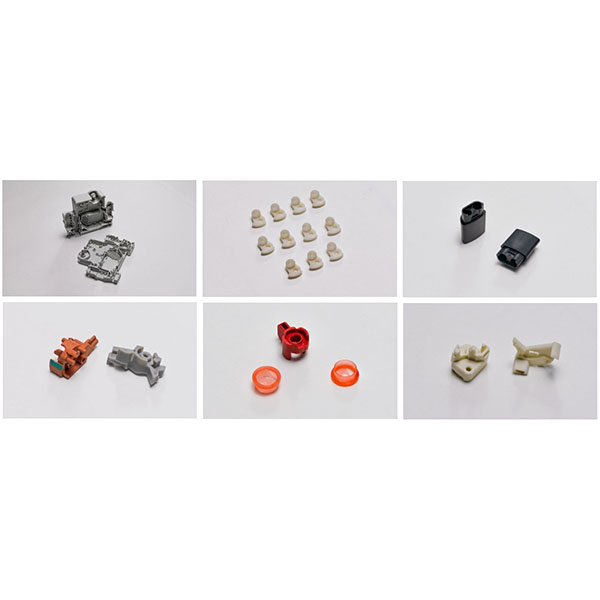

Tipinės liejimo formų taikymo sritys:

  1. Izoliacinės dalys ir korpusai žemos įtampos jungikliams ir kontaktoriams.
  2. Mygtukai, rankenos ir gnybtų blokai valdymo dėžėms ir skirstymo spintoms.
  3. Saugos apsauginės dalys buitiniams ir komerciniams prietaisams.
  4. Funkcinės plastikinės dalys, kurioms reikalinga aukšta izoliacija ir matmenų stabilumas.
