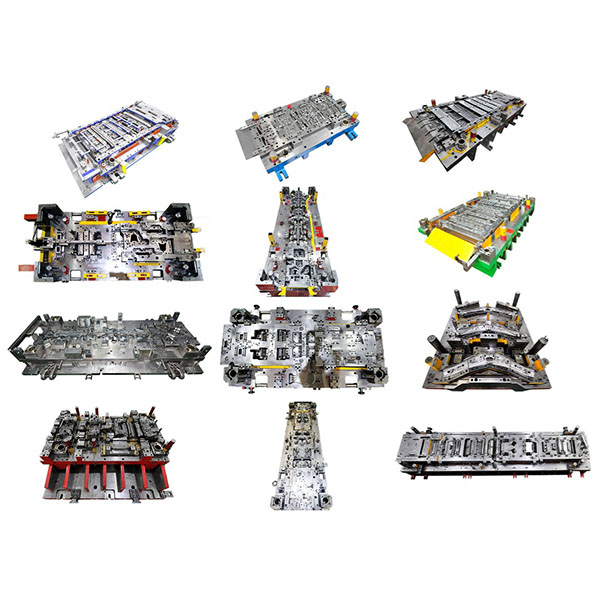

progresyvinis štampavimo štampas metaliniams korpusams ir spaustukams

Progresyvinis štampavimo procesas tinka greitai, nepertraukiamai masinei gamybai ir leidžia efektyviai gaminti sudėtingas, daugiafunkcines plonas plokštes dalis naudojant vieną štampų rinkinį ir vieną padavimo liniją. Progresyviniai štampai dažniausiai naudojami mažų korpusų, kontaktinių dalių, spyruoklinių spaustukų, elektroninių ekranų dangčių ir kitų dalių, kurioms reikalingas didelis taktinis greitis ir stabilūs matmenys, gamybai.

Pagrindinės progresyviųjų štampų savybės:

1. Didelis greitis ir didelė talpa: nepertraukiamas ritės padavimas ir lygiagretus stoties veikimas užtikrina labai trumpą ciklo trukmę ir stabilią produkciją, tinkamą vidutinio ir didelio masto gamybai.
2. Aukštas proceso integracijos laipsnis: daugkartinės operacijos atliekamos nuosekliai ant juostos, sumažinant tarpusavio operacijų tvarkymą ir rankinį įsikišimą, pagerinant našumą ir sumažinant darbo sąnaudas.
3. Geras nuoseklumas ir keičiamumas: tikslus štampo dizainas ir patikimas padėties nustatymas užtikrina nuoseklius detalių matmenis ir geometriją, palengvindami tolesnį surinkimą ir keičiamumą.
4. Aiškios sąnaudų pranašumai: mažos vieneto gamybos sąnaudos ir didelis medžiagų panaudojimas; amortizacija per ilgą štampų eksploatacijos laiką dar labiau sumažina vieneto gamybos sąnaudas masinei gamybai.
5. Kompaktiška konstrukcija: palyginti su perkėlimo štampais, progresiniai štampai paprastai yra kompaktiškesni ir užima mažiau ploto, todėl tinka greitaeigiams presams ir automatizuotoms gamybos linijoms.

Progresyviųjų štampų taikomos dalys ir taikymo scenarijai:

1. Automobilių dalys: jungtys, laikikliai, spaustukai, elektroninių komponentų ekranai ir kt.
2. Elektronika ir elektros prietaisai: baterijų kontaktinės juostos, gnybtų jungtys, jutiklių korpusai, maži gaubtai ir kt.
3. Buitinė technika ir vartojimo prekės: dekoratyvinės dalys, tvirtinimo detalės, durų vyrių komponentai, skydelių laikikliai ir kt.
4. Metalo dirbiniai ir pramoninės dalys: maži flanšai, tarpikliai, jungiamosios plokštės ir kitos daugiafunkcinės plonos lakštinės dalys.
5. Tinkami scenarijai: nuolatinės gamybos aplinkos, kuriose svarbus ciklo laikas, matmenų nuoseklumas ir kaina.

Rekomenduojamos medžiagos ir paviršiaus apdorojimas:

1. Dažniausiai naudojamos medžiagos: šalto valcavimo plienas, nerūdijantis plienas, varis ir vario lydiniai, aliuminio lydiniai ir kiti šalto formavimo lakštiniai metalai. Medžiagos kokybė ir storis turi atitikti štampo konstrukciją, brėžimo santykius ir štampavimo procesą.
2. Paviršiaus apdorojimas: galima taikyti tolesnį apdorojimą, pvz., galvanizavimą, cheminį dengimą, dažymą, e-dengimą ir anodavimą (aliuminiui); apdorojimą pasirinkite pagal atsparumą korozijai, laidumą ir išvaizdos reikalavimus.
3. Konstrukcijos suderinimas: prieš pasirenkant medžiagas ir paviršiaus apdorojimo būdus, įvertinkite detalės formavimo galimybes ir suderinamumą su tolesniais procesais, kad nebūtų paveikta štampavimo kokybė ar surinkimo našumas.

Svarbiausi štampo konstrukcijos ir gamybos aspektai:

1. Stoties išdėstymas ir juostų išdėstymas: išdėstykite stotis taip, kad būtų optimizuotas medžiagų panaudojimas ir darbo seka, kontroliuokite brėžimo santykius ir juostų geometriją, kad būtų sumažinti defektai.
2. Padėties nustatymo ir kreipiamojo tikslumas: naudokite tikslius kreipiamuosius stulpus, įvorės ir padėties nustatymo elementus, kad užtikrintumėte sinchronizuotą padėties nustatymą ir apdirbimo tikslumą visose stotyse.
3. Pjovimo krašto ir tarpo projektavimas: nustatykite tinkamus blankavimo tarpus ir pjovimo krašto spindulius pagal medžiagą ir storį, kad pratęstumėte įrankio tarnavimo laiką ir pagerintumėte blankavimo kokybę.
4. Tepimas ir atliekų tvarkymas: suprojektuokite veiksmingas tepimo schemas ir atliekų išmetimo kelius, kad būtų išvengta medžiagos prilipimo, įbrėžimų ir užstrigimo, užtikrinant nepertraukiamą veikimą.
5. Išbandymas ir derinimas: išbandant štampą, atlikite pirmojo gaminio patikrinimą ir ciklo derinimą; prireikus sureguliuokite stočių seką, buferį ir juostos pašalinimo mechanizmus, kad stabilizuotumėte našumą.

Proceso kontrolė ir kokybės užtikrinimas:

1. Pirmojo gaminio patikrinimas: Po bandymo atlikite pirmojo gaminio matmenų, išvaizdos ir funkcionalumo patikrinimą, kad patvirtintumėte štampo ir proceso parametrus.
2. Stebėjimas internete: Taikykite štampavimo parametrų stebėjimą, automatinį skaičiavimą ir kritinių matmenų atrankos patikrinimą, kad galėtumėte greitai aptikti anomalijas ir sumažinti defektų skaičių.
3. Priežiūra: Reguliariai tikrinkite pjovimo krašto nusidėvėjimą, kreipiamųjų tvirtinimus ir tepimo būklę; keiskite eksploatacines medžiagas pagal planą ir registruokite štampo naudojimo trukmę.
4. Atsekamumas: Sukurkite partijų ir tikrinimo įrašus, kad būtų lengviau atsekti problemas ir nuolat tobulinti procesą.
