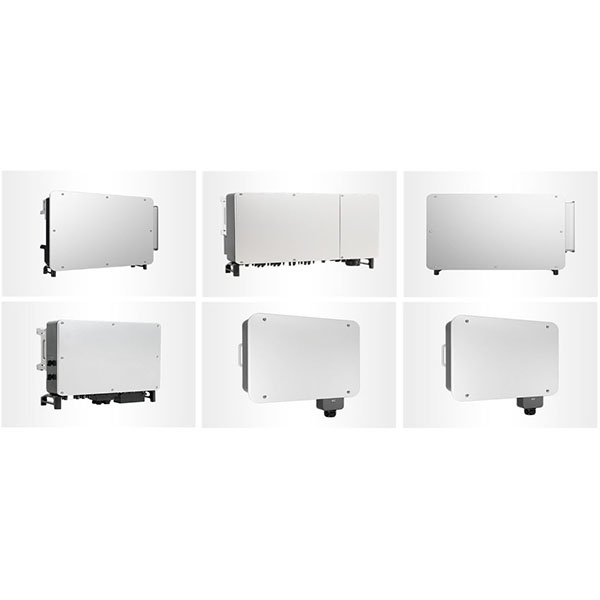

lakštinio metalo keitiklio korpusas su EMI ekranavimu ir ventiliacijos angomis

Lakštinio metalo keitiklių korpusai užtikrina pusiausvyrą tarp stiprumo, šilumos valdymo ir elektromagnetinio suderinamumo (EMC) ir gali būti pritaikyti pagal kliento įrangos išdėstymą, montavimo būdą ir funkcinius reikalavimus, įrengiant ventiliacijos angas, įžeminimo taškus, tvirtinimo laikiklius ir kabelių įvadas. Jie plačiai naudojami pramoniniuose keitikliuose, fotovoltiniuose keitikliuose, elektromobilių įkrovimo įrangoje, nepertraukiamo maitinimo šaltiniuose (UPS) ir susijusiose srityse.

Lakštinio metalo keitiklių korpusų projektavimo ir funkciniai aspektai:

1. Šiluminis dizainas: tinkamai išdėstykite ventiliacijos angas, sūkurinius kanalus, ventiliatoriaus montavimo vietas ir aušintuvo tvirtinimo taškus; palaikykite natūralios konvekcijos ir priverstinio oro aušinimo schemas, kad būtų patenkinti inverterio galios tankio šiluminio valdymo poreikiai.
2. EMC ir ekranavimas: naudokite ištisines kontaktines paviršius, laidžias dangas arba laidžias tarpikles; palikite įžeminimo gnybtus ir ekranavimo pertvaras, kad sumažintumėte elektromagnetinius trukdžius (EMI) ir atitiktumėte EMC standartų bandymų reikalavimus.
3. Laidai ir montavimo angos: numatykite tikslius išpjovimus ir varžtų skyles pagal pagrindinės plokštės (PCB), kondensatorių, transformatorių ir gnybtų blokų vietas; numatykite montavimui patogias spaustukus, atramas ir kabelių kanalus, kad būtų užtikrintas surinkimo nuoseklumas.
4. Konstrukcijos stiprumas ir atsparumas vibracijai: suprojektuokite sustiprinimo briaunas, apkrovą laikančias atramas ir vibracijos tvirtinimo taškus, kad jie tiktų vibruojančioms arba mobilioms naudojimo aplinkoms, pagerintų patikimumą ir apsaugotų vidinius komponentus.
5. Apsauga ir sandarumas: suprojektuokite sandarinimo griovelius, gumines sandarikles ir drenažo skyles pagal reikiamą IP reitingą, kad būtų atitikti dulkių, vandens ir pramoninės aplinkos apsaugos reikalavimai.
6. Priežiūra: naudokite nuimamus šoninius skydelius, greitai nuimamus skydelius arba modulinę konstrukciją, kad būtų lengviau atlikti priežiūrą vietoje, keisti ventiliatorius ir atnaujinti komponentus.

Gamybos procesai ir galimybės:

1. Pjovimas ir skylių darymas: Lazerinis pjovimas, plazminis pjovimas, štampavimas ir CNC frezavimas naudojami aukšto tikslumo kontūro pjovimui ir skylių darymui.
2. Lenkimas ir formavimas: CNC presai (Press Brake) atlieka dėžės lenkimą, flanšo formavimą ir jungiamųjų kraštų apdorojimą, kad būtų užtikrinti lenkimo kampai ir padėties tikslumas.
3. Suvirinimas ir surinkimas: taškinis suvirinimas, MIG, TIG suvirinimas, varžtiniai sujungimai ir kniedijimas derinami su specialiais įtaisais, kad būtų pasiektas dėžės stiprumas ir surinkimo tikslumas.
4. Paviršiaus apdorojimas: šratavimas, fosfatinis paruošimas, miltelinių dažų dengimas, dažymas, elektroforezė arba anodavimas (aliuminiui) pagerina atsparumą atmosferos poveikiui ir išvaizdos nuoseklumą.
5. Apdaila ir surinkimas: skylės frezavimas, sriegių sriegimas, nušlifavimas, lenkimo po lenkimo formavimas ir funkcinis bandymas padeda montuoti priedus ir pristatyti visą komplektą.

Taikymo sritys:

Tinka pramoniniams keitikliams, tinklo ir autonominiams fotovoltiniams keitikliams, elektromobiliams ir įkrovimo įrangai, UPS maitinimo šaltiniams, vėjo reguliatorių korpusams, energijos kaupimo sistemoms ir įvairių galios elektroninių įrenginių korpusams.
