lakštinio metalo štampavimo štampų sprendimai gamybai

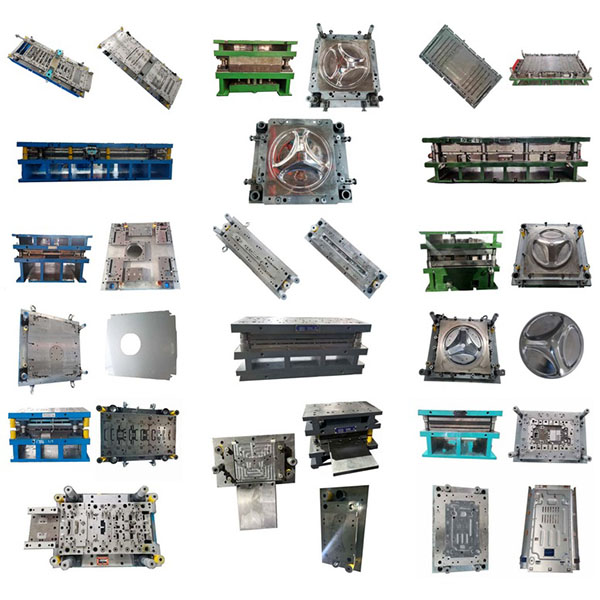

Lakštinio metalo štampavimo štampai naudojami kartu su presavimo staklėmis, kad būtų galima nuosekliai atkurti detalių formas ir matmenis esant didelio efektyvumo masinės gamybos sąlygoms. Jie plačiai naudojami masinei lakštinio metalo komponentų, pvz., korpusų, laikiklių, plokščių ir konstrukcinių dalių, gamybai.

Struktūra ir medžiagos:

1. Ertmės ir šerdys: preciziškai apdirbtos ir termiškai apdorotos, pasižyminčios dideliu paviršiaus kietumu ir geru atsparumu dilimui, užtikrinančiu ilgą tarnavimo laiką ir stabilius formos matmenis.
2. Štampo rėmas ir štampo pagrindas: pagaminti iš aukšto atsparumo legiruoto plieno arba grūdinto konstrukcinio plieno, siekiant užtikrinti surinkimo tvirtumą ir atsparumą deformacijai.
3. Vadovavimo sistema: tiksliai apdirbti kreipiamieji stulpeliai, kreipiamosios įvorės arba ritininiai kreipiamieji mazgai, užtikrinantys tikslų padėties nustatymą ir pakartojamumą tarp viršutinės ir apatinės formų.
4. spręžinių elementai, buferiai ir medžiagos stūmimo mechanizmai: įrengti su spyruoklėmis, slankikliais, nuėmimo plokštėmis, atliekų išmetimo ir kitais funkciniais komponentais, atsižvelgiant į detalės struktūrą.
5. paviršiaus apdorojimas: kritinės formavimo paviršiai apdorojami veidrodiniu apdirbimu arba paviršiaus apdorojimu, pvz., nitridavimu arba nitrokarburizavimu, siekiant pagerinti atsparumą dilimui ir neprilipimo savybes.
6. dažniausiai naudojamos medžiagos: liejimo plienai, pvz., h13, s136, 42crmo, skd11; formų rėmai dažniausiai gaminami iš q235 arba 45# plieno.

Pagrindinės funkcijos ir proceso galimybės:

1. Iškirpimas: didelio tikslumo ruošinių pjovimas.
2. Lenkimas: lenkimo kampų ir lenkimo spindulių kontrolė.
3. gilus štampavimas: giliai štampuotų dalių, pvz., taurės formos ir dėžutės formos komponentų, gamyba.
4. flanšavimas, formavimas ir modeliavimas: sudėtingų trimačių geometrijų realizavimas.
5. progresyvinės ir sudėtinės štampų konstrukcijos: vieno praėjimo blankingas arba daugiapakopis nepertraukiamas apdorojimas, siekiant pagerinti našumą ir nuoseklumą.
6. suderinamumas su automatizavimu: suderinamas su tiektuvais, automatinėmis pakrovimo/iškrovimo sistemomis, robotizuotais tvarkymo įrenginiais ir kita automatizavimo įranga.

tipinės taikymo sritys:

1. automobilių kėbulo ir važiuoklės komponentai (durų panelės, laikikliai, vidaus apdaila).
2. buitinių prietaisų korpusai ir konstrukcinės dalys (šaldytuvai, skalbimo mašinos, oro kondicionierių panelės).
3. elektroninės ir telekomunikacijų įrangos korpusai, rėmai ir atramos.
4. pramoninė įranga ir metalinės dalys (elektros spintelių plokštės, jungtys, laikikliai).
5. nestandartinės lakštinio metalo dalys, skirtos tiksliosioms priemonėms ir medicinos prietaisams.
