štampuotos elektroninės įrangos dalys

štampuotos elektroninės įrangos dalys, skirtos tiksliam naudojimui

Štampuotos elektroninės įrangos dalys yra funkcinės ir konstrukcinės sudedamosios dalys, pagamintos atliekant lakštinio metalo arba juostelės medžiagos išpjaustymą, perforavimą, lenkimą, formavimą, štampavimą/performavimą ir kitas operacijas, naudojant presus ir specialias štampų formas.

Aprašymas
Štampavimas tinka vidutinio ir didelio masto gamybai, užtikrinant efektyvią, stabilią ir nebrangią gamybą, tuo pačiu garantuojant matmenų tikslumą, surinkimo tikslumą ir paviršiaus kokybę. Dažniausiai gaminami produktai: korpusai, apsauginiai dangčiai, įžeminimo plokštės, gnybtai, aušintuvai, tvirtinimo laikikliai, bėgiai ir įvairūs jungiamieji bei tvirtinamieji komponentai.

Stampuotų elektroninės įrangos dalių medžiagos ir gamybos procesai:

  1. Dažniausiai naudojamos medžiagos: šalto valcavimo plienas, cinkuotas plienas, nerūdijantis plienas (pvz., 304, 301), varis ir vario lydiniai, žalvaris, aliuminis ir aliuminio lydiniai (pvz., 5052) bei alavu arba nikeliu padengtos juostos. Medžiagos gali būti parenkamos pagal elektrinio laidumo, šiluminio laidumo, atsparumo korozijai ir suvirinamumo reikalavimus.
  2. Procesų tipai: išpjaustymas, perforavimas, lenkimas, formavimas, apipjaustymas, tempimas, kombinuotos štampavimo ir lenkimo operacijos, progresyvusis/sudėtinis štampavimas ir formavimas bei lenkimas po štampavimo.
  3. Paviršiaus apdorojimas: dengimas (švinu, nikeliu, variu), dažymas, fosfatavimas, oksidacija, atkaitinimas/lyginimas, pasyvavimas, plėvelės dengimas arba kiti antikoroziniai ir laidūs/antioksidaciniai apdorojimai, siekiant atitikti rūdžių prevencijos, laidaus kontakto ir suvirinimo reikalavimus.

Pagrindinės štampuotų elektroninės įrangos dalių charakteristikos ir savybės:

  1. Tikslumas ir nuoseklumas: štampai ir proceso kontrolė užtikrina dalių matmenų pakartojamumą ir geometrinį tikslumą, kad būtų įvykdyti griežti surinkimo ir funkcinio suderinamumo reikalavimai.
  2. Elektrinės charakteristikos ir kontaktų patikimumas: kontaktų ir gnybtų dalių atveju medžiagų pasirinkimas ir paviršiaus apdorojimas užtikrina mažą kontaktų varžą ir ilgalaikį stabilumą.
  3. Šilumos valdymas ir šilumos išsklaidymas: medžiagos ir konstrukcijos dizainas optimizuoja šilumokaičius ir šilumos kelius, siekiant pagerinti šilumos išsklaidymo efektyvumą.
  4. Suvirinamumas ir surinkimas: konstrukcijos pritaikytos suvirinimui, litavimui, kniedijimui arba varžtų surinkimui, siekiant palengvinti tolesnius surinkimo procesus.
  5. Didelis efektyvumas ir mažos sąnaudos: tinka greitam nuolatiniam štampavimui; investicijos į štampus gali žymiai sumažinti vieneto sąnaudas masinėje gamyboje.
  6. Pritaikymas: galima pateikti individualius sprendimus dėl matmenų, leistinųjų nuokrypių, medžiagų paviršiaus apdorojimo, elastingų kontaktų konstrukcijų ir vibracijos stiprinimo priemonių.

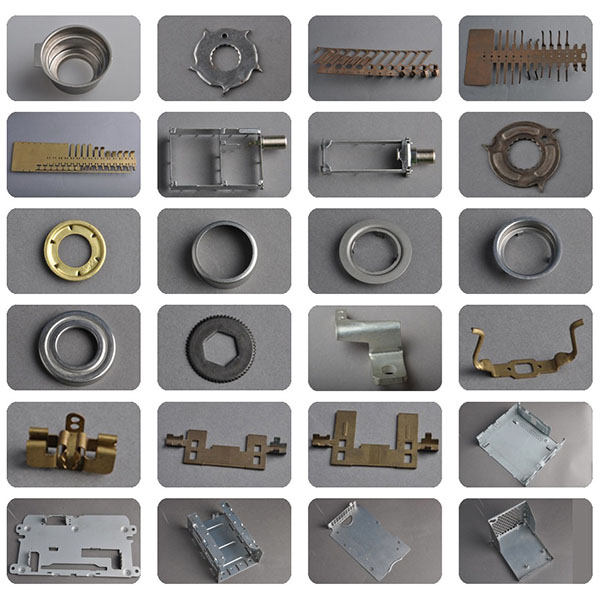

Tipiniai produkto pavyzdžiai:

  1. Apsauginės ir įžeminimo dalys: elektroninės apsauginės dangos, EMI/RFI apsauginės plokštės, įžeminimo spyruokliniai kontaktai.
  2. Jungiamosios ir kontaktinės dalys: gnybtai, laidų jungtys, kaiščių korpusai, kontaktinės spyruoklės.
  3. Konstrukcinės ir korpuso dalys: važiuoklės plokštės, galiniai dangčiai, atraminiai rėmai, tvirtinimo spaustukai.
  4. Šilumos išsklaidymo ir šiluminės struktūros: maži šilumokaičiai, šilumokaičių laikikliai ir šiluminės plokštės.
  5. Montavimo ir tvirtinimo dalys: bėgiai, spaustukai, atramos ir kniedytos detalės.
