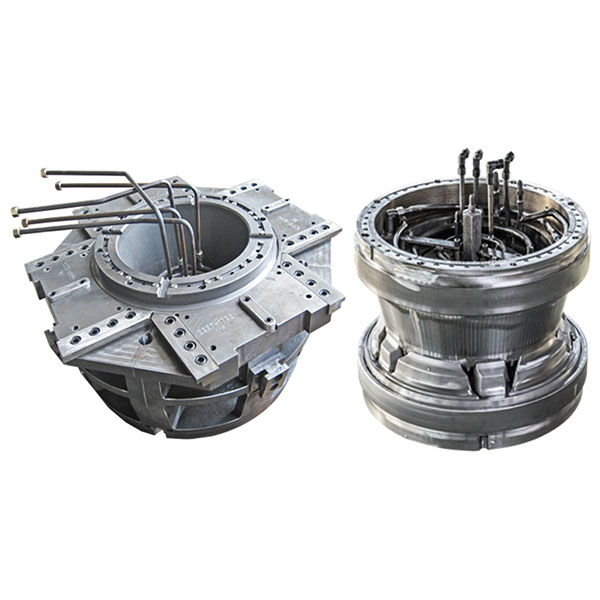

ratų stebulės diferencinio slėgio liejimo formos įrankiai

Ratų stebulės diferencinio slėgio liejimo formos, kartu su tikslia liejimo kontrole ir gerai suprojektuotomis ventiliacijos ir vakuumo sistemomis, leidžia gaminti ratų stebules, pasižyminčias dideliu tankiu, stabiliais matmenimis ir puikia paviršiaus kokybe. Jos tinka didelio tūrio ratų stebulių gamybai lengviesiems automobiliams, komercinėms transporto priemonėms ir statybinėms transporto priemonėms.

Struktūros ir konstrukcijos pagrindiniai aspektai:

1. Ertmė ir atskyrimo paviršiai: Optimizuokite atskyrimo linijų vietas ir ertmės kontūrus pagal sudėtingą ratų stebulės geometriją, kad užtikrintumėte sklandų lydalo srautą ir lengvą valymą diferencinio slėgio užpildymo metu.
2. Liejimo kanalai ir liejimo kontrolė: suprojektuokite specialias apatinio arba šoninio liejimo sistemas diferencinio slėgio liejimui, kartu su vožtuvais arba srauto kontrolės įrenginiais, kad būtų galima tiksliai kontroliuoti lydalo kilimo greitį ir užpildymo ritmą, sumažinant poringumo ir šaltų uždarymų riziką.
3. Ventiliacijos ir vakuuminė sistema: įrengti veiksmingas ventiliacijos griovelius ir vakuuminio ištraukimo angas kritinėse vietose ir suderinti juos su internetine vakuumine įranga, kad būtų sumažintas užsilikęs oras ir pagerintas detalių tankis.
4. Aušinimo sistema: išdėstykite tinkamus aušinimo kanalus ir vietinius aušinimo kontūrus, kad užtikrintumėte vienodą formos temperatūrą, sutrumpintumėte kietėjimo laiką ir sumažintumėte terminio įtempimo skirtumus.
5. Apdailos priedai ir lokalizavimo atskaitos taškai: numatykite apdailos priedus pagrindiniams sujungimo paviršiams ir apdailos paviršiams, suprojektuokite aiškius fiksavimo atskaitos taškus ir lokalizavimo kaiščius, kad užtikrintumėte surinkimo ir po apdorojimo tikslumą.
6. Išstūmimo ir išėmimo iš formos mechanizmai: suprojektuokite patikimus išstūmimo kaiščius, slankiklius arba atskyrimo mechanizmus, pritaikytus prie stebulės geometrijos, kad būtų užtikrintas stabilus išėmimas iš formos nepažeidžiant liejimo paviršiaus.

Gamybos procesai:

1. Tikslus apdirbimas: Naudokite CNC grubų ir baigiamąjį apdirbimą, vielinį EDM (WEDM), lėto padavimo vielinį pjovimą, grimzlę EDM, tikslų formavimo EDM ir tikslų šlifavimą, kad užtikrintumėte aukštą tikslumą ir paviršiaus būklę ertmių ir šerdžių.
2. Surinkimas ir terminis apdorojimas: Terminiu būdu apdoroti liejimo komponentai turi būti surenkami laikantis griežtų procedūrų, atliekant tikrinimus ir koreguojant tarpelius, kad būtų užtikrintas uždarymo tikslumas ir sinchronizuotas judėjimas.
3. Sandarinimo ir vamzdžių apdirbimas: apdirbkite aukštos kokybės sandarinimo paviršius ir jungiamąsias detales diferencinio slėgio ir vakuuminių sistemų, taip pat įrengti atsparias slėgiui vandens ir oro linijas, kad būtų užtikrinti ilgalaikio stabilaus veikimo reikalavimai.
4. Paviršiaus apdaila: Atlikite reikiamą ertmės paviršiaus poliravimą arba tekstūros apdorojimą, kad būtų suderinti išėmimo iš formos parametrai ir galutiniai liejimo paviršiaus reikalavimai.

Bandomasis liejimas ir proceso patvirtinimas:

1. Pirmojo gaminio patvirtinimas: Atlikite bandomąjį liejimą, kad patikrintumėte diferencinio slėgio užpildymo kreives, vakuumo ir ventiliacijos efektyvumą, aušinimo tolygumą ir išėmimo iš formos savybes, užrašydami pagrindinius parametrus, pvz., temperatūrą, slėgį, kilimo greitį ir vakuumo lygį.
2. Defektų analizė ir optimizavimas: Pastebėtiems defektams (pavyzdžiui, poringumui, susitraukimui, šaltam uždarymui ar vietiniam iškraipymui) koreguokite pylimo kreives, ventiliacijos išdėstymą arba aušinimo strategiją ir, jei reikia, modifikuokite ertmę, kad pašalintumėte defektus.
3. Proceso užfiksavimas: Po sėkmingo bandomojo liejimo sukurkite išsamų proceso parametrų dokumentą (liejimo kreives, vakuumo parametrus, liejimo formos temperatūrą, aušinimo srautus ir kt.), kad būtų lengviau pakartotinai gaminti masinę produkciją ir kontroliuoti kokybę.

Tipinės ratų stebulės diferencinio slėgio liejimo formų taikymo sritys:

1. Didelių kiekių ratų stebulių gamyba lengviesiems automobiliams ir komercinėms transporto priemonėms
2. Ratų stebulių ir jungiamųjų dalių gamyba statybinėms mašinoms ir specialiosioms transporto priemonėms
3. Liejamos ratų stebulės dalys, kurioms reikalingas didelis tankis, didelis stiprumas ir puiki paviršiaus kokybė
